FRP TANK

내약품성과 내후성이 우수하여 산 및 알카리 저장조로 널리 사용되고 옥외설치가 가능합니다.
또한 타 재질에 비해 내충격성이 월등하여 용도에 따라 저장조, 반응조, 교반조, 계량조 등에 널리 사용되고 있습니다.

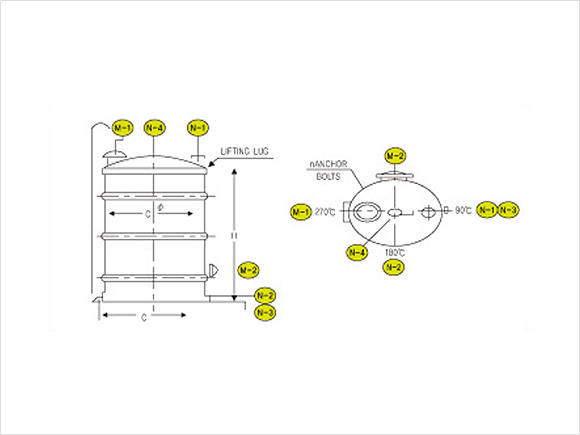

VERTICAL TYPE

verticaltype
NO. 품명 규격 비고
N - 1 LIQ INLET JIS10K, SO, FF
N - 2 LIQ OUTLET JIS10K, SO, FF
N - 3 DRAIN JIS10K, SO, FF
N - 4 VENT
M - 1 TOP MAN HOLE W/B,F
M - 2 SIDE MAN HOLE W/B,F

Standard Tank

Standard Tank
용량 (㎡) D∅ H CB.C.D n-ANCHOR
1 1200 900 1290 4-M16 X 200
1.5 1200 1400 1290 4-M16 X 200
2 1200 1800 1290 4-M16 X 200
3 1200 2700 1290 4-M16 X 200
1600 1600 1690 4-M16 X 200
4 1600 2100 1690 4-M16 X 200
5 1600 2600 1690 4-M16 X 200
6 1600 3100 1690 4-M16 X 200
2000 2000 2100 4-M16 X 200
8 2000 2600 2100 4-M16 X 200
10 2000 3300 2100 4-M16 X 200
12 2000 4000 2100 4-M16 X 250
15 2500 3100 2650 4-M16 X 250
20 2500 3300 2950 4-M16 X 250
30 (3000) (4300) (3150) 4-M16 X 250
3200 3800 3350 4-M16 X 250
40 (3000) (5700) (3200) 4-M16 X 250
3200 5000 3400 4-M16 X 500
50 3200 6300 3400 4-M16 X 500
(3400) (5600) (3500) 4-M16 X 500
60 3200 7500 3400 4-M16 X 500
(3400) (6700) (3600) 4-M16 X 500
75 3800 6700 4000 4-M16 X 500
1000 3800 9000 4000 4-M16 X 500

주) 상기표는 일반적 사항이며 설치장소에 따라 또는 주문에 의해 변동될 수 있습니다.
※ 보온 TANK일 때는 B.C.D가 달라짐

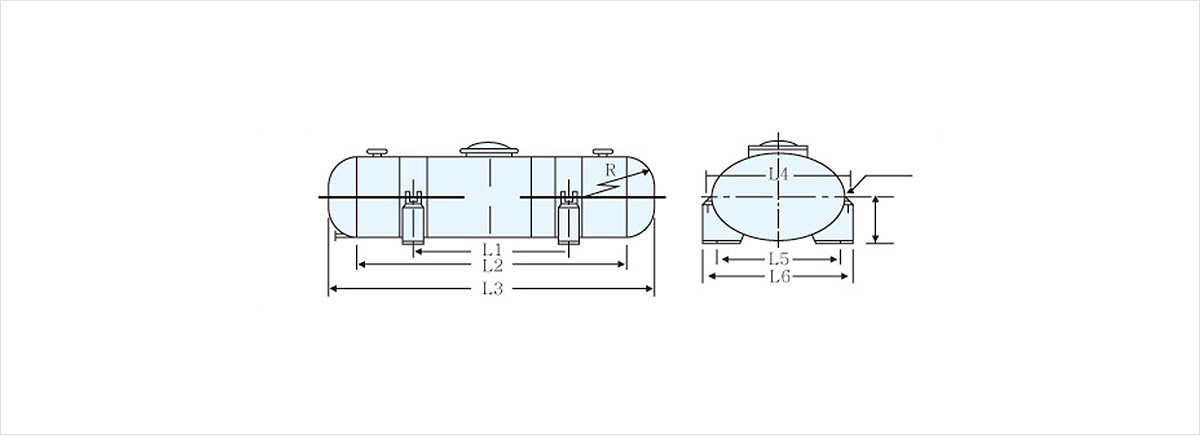

HORIZONTAL TYPE

HORIZONTAL TYPE
∅D L1 L2 L3 L4 L5 L6 R H n-Z∅
1㎡ 1,000 1,000 1,600 2,040 1,210 1,030 1,230 1,030 700 4-19
5㎡ 1,500 1,600 2,800 3,400 1,720 1,540 1,840 1,500 50 4-19
10㎡ 2,000 2,000 3,000 3,600 2,230 2,050 2,350 2,000 1,200 4-19
15㎡ 2,300 2,400 3,450 4,390 2,540 2,360 2,460 2,300 1,350 8-19
30㎡ 3,000 3,000 4,240 5,460 3,240 3,060 3,360 3,000 1,700 8-19
